Генераторная установка мощностью 500 кВт

Генераторная установка Kecheng мощностью 500 кВт производится в Китае. В основе агрегата лежит двигатель Chongqing Cummins и Lille. Бесщеточный генератор Semir в сочетании с системой управления самозапуском обеспечивает высокую надежность и быстроту работы. ответ. Источник питания автоматически запускается в течение 15 секунд после отключения основного источника питания, и мощность в режиме ожидания составляет до 500 кВт. Этот продукт имеет интегрированную конструкцию контейнеризации, компактную структуру, прост в установке. перемещать и устанавливать и соответствует соответствующим национальным и международным стандартам. Он имеет низкий расход топлива во время работы. стабильная работа и производительность, что делает его особенно подходящим для мест с чрезвычайно высокими требованиями к непрерывность электроснабжения, например, в больницах, центрах обработки данных, промышленных парках и при поддержке крупных мероприятий.

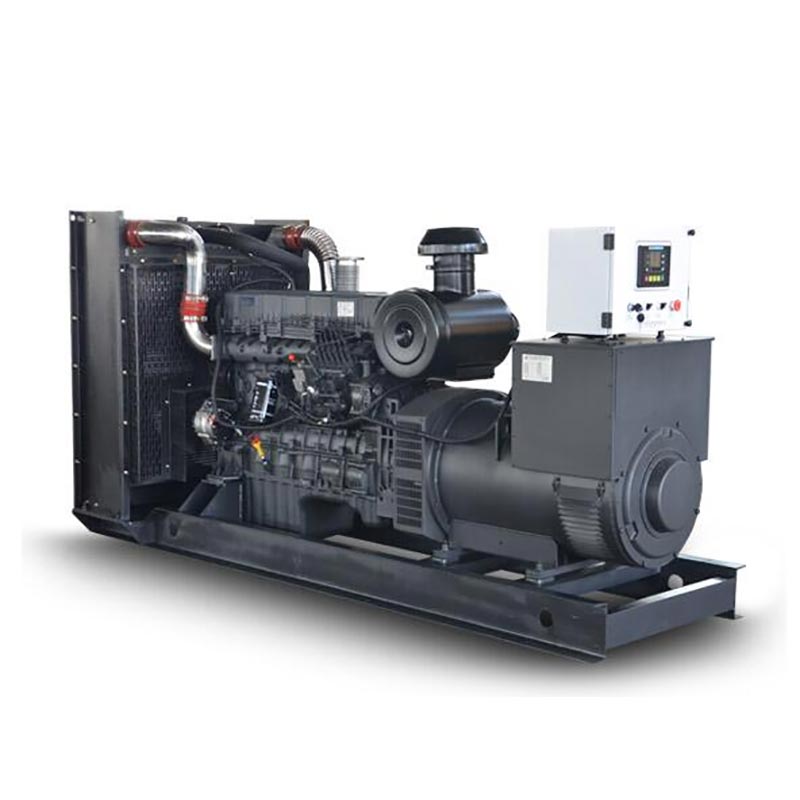

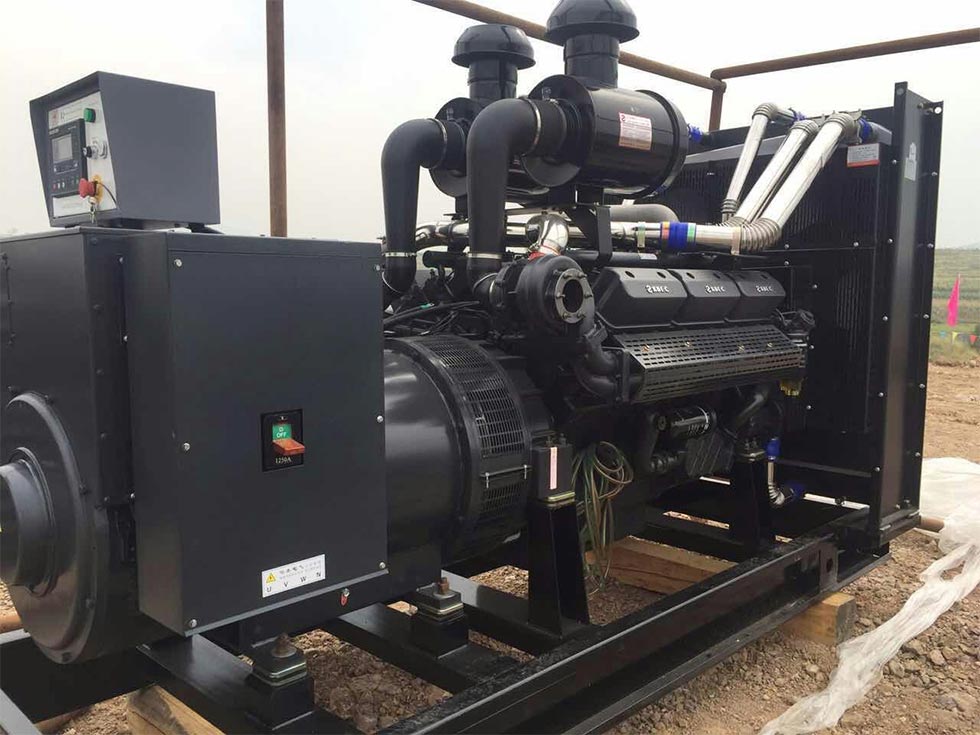

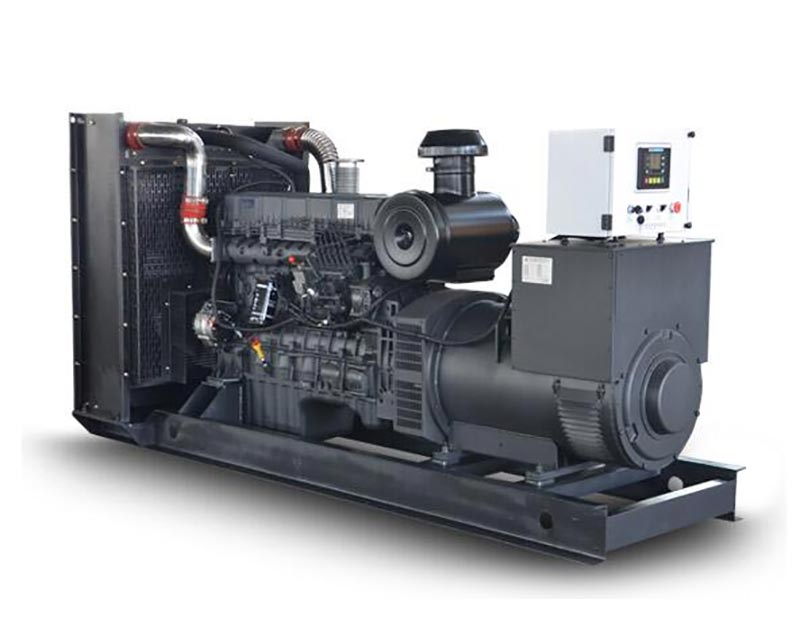

Внешний вид генераторной установки Kecheng мощностью 500 кВт

Основное преимущество

Анализ производительности двигателя Cummins

В качестве силового ядра агрегата двигатель Chongqing Cummins KTA19-G8 имеет рядную 6-цилиндровую компоновку, диаметр цилиндра × ход поршня 159 мм × 159 мм, рабочий объем 18,9 л, резервная выходная мощность 575 кВт за счет промежуточного охлаждения с турбонаддувом. технология. Его система прямого впрыска топлива PT в сочетании с электронным регулятором снижает расход топлива. потребление до 206 г/кВт·ч (загрузка 75%), что на 8% ниже, чем у аналогичных моделей. Дизайн Блок цилиндров из высокопрочного чугуна и цельный коленчатый вал из кованой стали гарантируют надежность при капитальном ремонте. интервал превышает 20 000 часов и подходит для широкого диапазона температур от -20 ℃ до 40 ℃.

Технические особенности генераторов Leroy Somer

Бесщеточный генератор Lillesemma (класс защиты IP23, класс изоляции H) использует автоматическое регулирование напряжения AVR. система, скорость регулировки напряжения в устойчивом состоянии ≤±1%, время восстановления переходного напряжения <3 секунд, чтобы обеспечить безопасность эксплуатация чувствительных грузов, таких как медицинское оборудование и точные инструменты. Генератор оснащен Система возбуждения с постоянными магнитами PMG, которая поддерживает стабильную мощность даже при колебаниях в электросети. Коэффициент гармоник телефона THF составляет менее 2%, что соответствует строгим требованиям к качеству электроэнергии базовые станции связи и т.д.

Интеллектуальная система автозапуска

Дизель-генераторная установка мощностью 500 кВт оснащена китайской жидкокристаллической системой числового управления с ЖК-дисплеем, поддерживает ATS. двойное переключение источника питания и функция обнаружения пониженного напряжения сети (время отклика < 0,5 секунды), трехкратное Логика повторного запуска и самодиагностика неисправностей. Система запуска 24 В постоянного тока в сочетании с водяной рубашкой. нагреватель, достигает успеха при запуске 99% при температуре -15 ℃. Модуль удаленного мониторинга может загружать 16 рабочие параметры, такие как напряжение, частота и давление масла, в режиме реального времени, а также поддержка доступа к данным между мобильное приложение и ПК.

Технические параметры

Особенности генератора

Особенности структурного дизайна

• Модульная компоновка: двигатель, генератор и система управления гибко соединяются через амортизирующие прокладки к снизить передачу вибрации (амплитуда ≤0,3 мм) и продлить срок службы оборудования.

- Оптимизация низкого уровня шума: за счет использования двухслойного звукоизоляционного покрытия (внутренний слой из звукопоглощающего хлопка + внешний слой стальной пластины), в сочетании с импедансным композитным глушителем, шум можно снизить до 75 дБ (а в качестве опции требуется звукоизолирующий коробчатый модуль).

-Удобство обслуживания: масляный фильтр двигателя, топливный фильтр и другие уязвимые части расположены по центру. Ежедневное обслуживание не требует разборки периферийных компонентов, что экономит 50 % времени обслуживания.

Экологическая адаптивность

Устройство прошло испытание на пресс-форму GB/T 2423.16 (класс ≤2) и испытание на сейсмическую прочность (горизонтальное ускорение 0,2g). и может работать в течение длительного времени в среде с высотой ≤1000м и относительной влажностью ≤90% (нет конденсат). Топливная система совместима с дизельным двигателем 0# (летом) и дизелем -10# (зимним) и оснащена водомасляный сепаратор (с точностью фильтрации 10 мкм) для обеспечения надежности в зонах с высокосернистым топливом содержание.

Метод использования

Проверка процесса перед запуском

• Топливная система: убедитесь, что уровень топлива в топливном баке составляет ≥30 %, откройте топливный кран и выпустите весь воздух из топливного бака. трубопровод (надавить на топливный насос рукой до увеличения сопротивления). - Электрическая система: напряжение аккумулятора ≥24 В, на панели управления отображается состояние «ожидание», а кнопка аварийной остановки сбрасывается. - Механический осмотр: уровень масла должен находиться между отметками H/L на щупе, уровень охлаждающей жидкости должен достигать двух третей расширения. бак, а натяжение ремня вентилятора должно быть таким, чтобы прогиб пресса составлял 10-15мм.

Этапы запуска операции

• Автоматический режим: поверните ручку панели управления в положение «Автоматический», и система перейдет в режим мониторинга сетевого питания. государство. Он автоматически запустится при прерывании сетевого питания (время переключения АВР после успешного запуск составляет менее 10 секунд).

- Ручной режим: нажмите и удерживайте кнопку «Пуск» в течение 3 секунд. Как только скорость поднимется до 1500 об/мин и напряжение стабилизируется, замыкаем выходной автомат (обратите внимание на показания частотомера 50±0,5Гц).

- Требования к нагрузке: после запуска поработать на холостом ходу в течение 3 минут (давление масла ≥0,3 МПа), постепенно увеличивать нагрузку до 50%, а после 10 минут работы можно увеличить до полной нагрузки.

Спецификация операции выключения

• Нормальное выключение: сначала снимите нагрузку, дайте двигателю поработать на холостом ходу в течение 5 минут (чтобы предотвратить выход турбонагнетателя из строя). перегрева), нажмите кнопку «Стоп», а затем закройте топливный кран после снижения скорости до 0.

- Аварийная остановка: когда давление масла меньше 0,2 МПа, температура воды превышает 105 ℃ или ненормальная. возникнет шум, немедленно нажмите красную кнопку аварийной остановки. После происшествия неисправность должна быть проверена до перезапуск.

- Долгосрочное отключение: запускайте один раз в неделю (работайте в течение 30 минут), заменяйте электролит аккумулятора ежемесячно (если влажность окружающей среды превышает 75%) и добавьте в топливный бак консерванты.

Меры предосторожности

Экологические требования

• Место установки: расстояние между устройством и стеной должно быть не менее 1,5 м, а площадь воздушного пространства должна быть не менее 1,5 м. входное отверстие должно быть не менее 2,5㎡, чтобы обеспечить циркуляцию холодного воздуха (на каждый кВт требуется объем воздуха 3 м³/мин). власти).

- Требования к выбросам: выхлопная труба должна быть оборудована дождевой насадкой. Уклон горизонтального участка должен быть не менее 3°. Выходное отверстие должно располагаться вдали от воздухозаборника (расстояние более 5 метров), чтобы предотвратить обратный поток выхлопных газов.

- Правила пожарной безопасности: Компьютерный зал оборудован 2 порошковыми огнетушителями массой 8 кг. Расстояние между масляным баком и агрегатом должно быть более 1 м. Землю следует обработать, чтобы предотвратить просачивание нефти (это рекомендуется использовать покрытие из эпоксидной смолы).

Цикл обслуживания

Предупреждение о безопасности

Категорически запрещается открывать ограждение во время работы. Температура поверхности торцевой крышки генератора может достигать 120 ℃, что может привести к ожогам. Перед техническим обслуживанием главный выключатель должен быть отключен и Висела табличка «Не близко». Время разряда конденсатора должно быть не менее 5 минут. В сезон гроз, сопротивление заземления должно быть не более 4 Ом, а рабочее напряжение грозозащитного разрядника должно быть установлено на уровне 420 В (сетевое напряжение).

Случай применения

Генераторная установка мощностью 500 кВт в Кеченге обслуживает такие ключевые проекты, как автоматизированный терминал порта Циндао (который будет построен). ввод в эксплуатацию в 2023 году) и система аварийного электроснабжения больницы Цилу (установка в 2024 году). Во время В летний период нормирования электроэнергии в Вэйфане в 2024 году одно химическое предприятие приняло это устройство для обеспечения бесперебойная работа ключевых производственных линий. Он обеспечивал электроэнергией в общей сложности 1260 часов, при этом среднее время наработка на отказ 480 часов. Расход топлива снизился на 1,2 тонны по сравнению с аналогом той же силовой марки.
