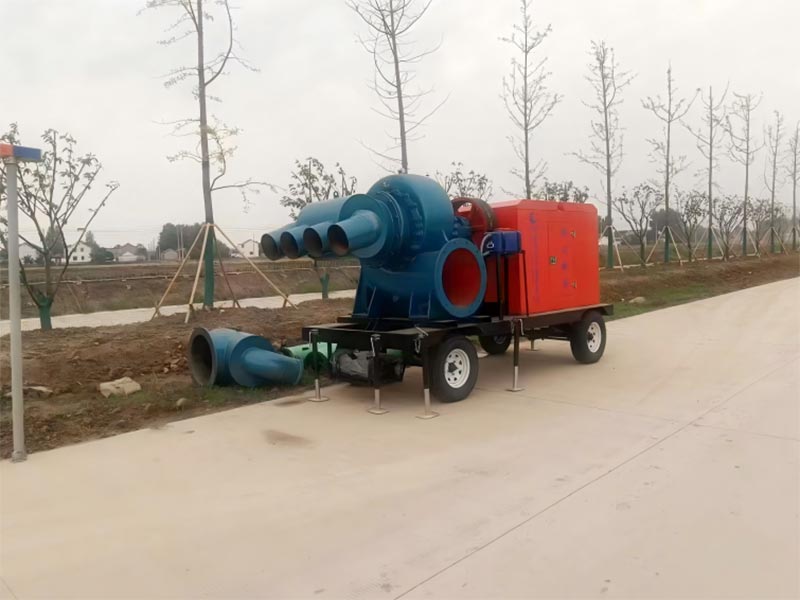

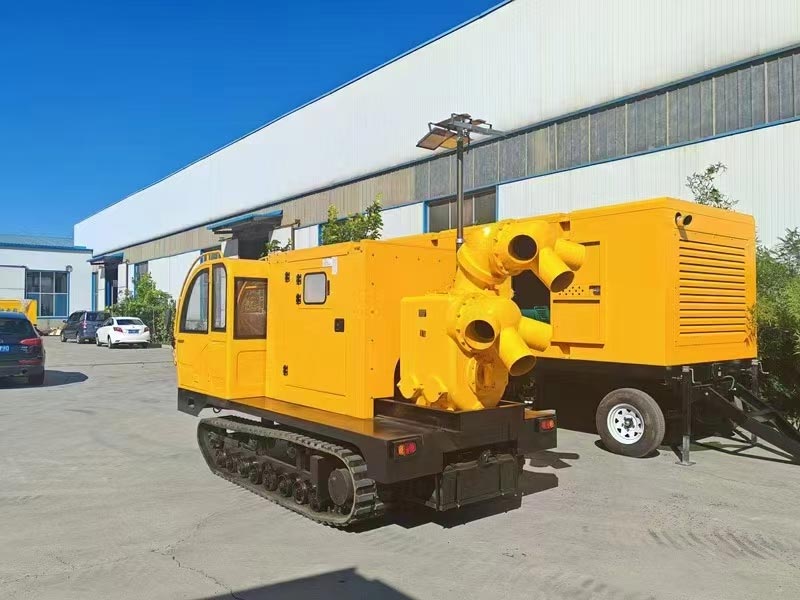

Водонасосная установка с дизельным двигателем

Водяные насосные агрегаты с дизельным двигателем производства China Kecheng предлагают зрелое решение для водяных насосных агрегатов, которые не полагаться на электросеть. В установке используются двигатели Yuchai, Weichai или Cummins и другие высококачественные двигатели с эффективным расходом воды. насосы и интеллектуальные системы управления, которые могут автоматически регулировать работу в соответствии с фактическими потребностями.Продукт Расход составляет от 50 до 1000 кубических метров в час, а подъем может достигать 100 метров. Он поддерживает прицеп или фиксированный установку и АДАПТИРОВАТЬ к различным сценариям, таким как сельскохозяйственное орошение, муниципальный аварийный дренаж и промышленное обращение. На основные компоненты устройства предоставляется гарантия сроком на два года или 6000 часов. Это структурно Прочный и простой в обслуживании, что делает его практичным выбором для транспортировки жидкостей в районах без электросетей или в чрезвычайные ситуации.

Сценарии применения (эксклюзивная адаптация для насосных агрегатов)

1. Сценарии сельскохозяйственного орошения и посадки

• Применимые сценарии: орошение полевых культур (пшеница, рис), орошение экономически выгодных лесных культур (сады, чайные сады) и капельное орошение для водоснабжения в сельском хозяйстве (теплицы)

• Основная ценность: отсутствие зависимости от электросетей, подходит для отдаленных сельскохозяйственных угодий и горных садов; Самовсасывающий насос модель имеет высоту всасывания ≥8 м (нет необходимости забирать воду заранее), высоту 10-50 м (охватывает несколько террасных поля) и расходом 50-300 м³/ч (удовлетворение ежедневных потребностей в орошении ста му сельскохозяйственных угодий). Дизель мощность имеет длительный срок службы (8-12 часов работы на полном топливе), позволяющий избегать частых дозаправок и перерывов в работе орошение.

2. Сценарии муниципального дренажа и борьбы с наводнениями

• Применимые сценарии: аварийный дренаж на случай затопления городов (дороги, подземные гаражи), муниципальный трубопровод. дноуглубительные работы (дождевые колодцы, канализационные трубы), дноуглубительные работы на реках (транспортировка осадка)

• Основная ценность: модель канализационного насоса имеет конструкцию, предотвращающую засорение (крыльчатка оснащена защитой от запутывания). сооружение, способное перекачивать сточные воды, содержащие примеси размером до 50 мм), с напором 15-80 м. (подходит для дренажа в подземных гаражах и глубоких котлованах). Мобильная конструкция прицепного типа (5-50кВт). модели, оснащенные буксировочным устройством) обеспечивает быстрый доступ к местам затопления. Расход 200-800м³/ч. (способен слить 1000 квадратных метров скопившейся воды за один час), а эффективность реагирования на чрезвычайные ситуации составляет высокий.

3. Сценарии экстренного спасения и оказания помощи при стихийных бедствиях

• Применимые сценарии: дренаж при наводнениях (затопленные деревни и заводы), аварийное водоснабжение во время засухи. (вода из водохранилищ/рек в поселковые и городские водохранилища), вспомогательный водопровод для противопожарной защиты (пополнение запасов воды на местах пожаров в отдаленных районах)

• Основное значение: класс водонепроницаемости IP65 (корпус можно временно погружать в воду на глубину 0,5 м), подходит для суровые условия паводков; Он запускается быстро (<30 секунд), не требует сложной отладки и спасательного персонала. может управлять им после простой тренировки. Некоторые модели поддерживают «параллельную работу двух насосов» (например, два агрегата мощностью 50 кВт). работая в тандеме, чтобы удвоить скорость потока), отвечая требованиям крупномасштабного аварийно-спасательного дела.

4. Сценарии промышленной циркуляции и охлаждения

• Сценарии применения: заводская система охлаждения (станок, циркуляция охлаждающей жидкости оборудования), дренаж шахт. (водоотвод подземных, взрывозащищенного типа), транспорт жидкостей химических предприятий (коррозионностойкий насос для Транспортировка раствора кислоты и щелочи)

• Основная ценность: материал водяного насоса промышленного класса (нержавеющая сталь 304/фторопласт, кислотная и щелочная коррозия). сопротивление), подходит для химических, шахтных агрессивных сред; Система передачи использует эластичную муфту (буфер вибрация, продлевает срок службы подшипника), который может работать непрерывно в течение 24 часов (ежегодное время работы ≥5000 часов); интеллектуальная система управления поддерживает связь с РСУ установки (автоматическая регулировка расхода в соответствии с температура оборудования), экономия энергии и снижение потребления.5. Водоснабжение сельских и отдаленных районов

• Сценарии применения: централизованное водоснабжение в отдаленных селах (отвод воды от источника водоснабжения в водохранилище сельских жителей), питьевая вода на пастбищах (перекачка воды из глубоких колодцев в точки питья животноводство), островное водоснабжение (доставка пресной воды после опреснения)

• Основная ценность: модель самовсасывающего насоса без отвода воды, может прямо из реки, воды из глубокого колодца; Руководитель: 30-100 метров (адаптирован к горной местности, транспортировка воды в высотный водоем); Низкий расход топлива (расход топлива при полной нагрузке модели 5 кВт ≤1,5 л/ч), долгосрочные эксплуатационные расходы можно контролировать; Небольшой корпус (модель 5–20 кВт) размер ≤2000×1000×1200 мм), подходит для установки в узких местах в сельской местности.

5. Водоснабжение сельских и отдаленных районов.

• Сценарии применения: централизованное водоснабжение в отдаленных селах (отвод воды от источника водоснабжения в водохранилище сельских жителей), питьевая вода на пастбищах (перекачка воды из глубоких колодцев в точки питья животноводство), островное водоснабжение (доставка пресной воды после опреснения)

• Основное значение: модель самовсасывающего насоса без отвода воды, может прямо из реки, воды из глубокого колодца;Напор 30-100м (подходит для горной местности, вода подается в высокий водоем); Низкий расход топлива (полная нагрузка расход топлива модели мощностью 5 кВт ≤1,5 л/ч) и контролируемые долгосрочные эксплуатационные расходы. Компактный размер (размеры для Модели мощностью 5–20 кВт (≤2000×1000×1200 мм) подходят для установки в узких сельских районах.

Преимущества продукта (основная конкурентоспособность насосных агрегатов)

Технические параметры (Основные силовые сегменты насосных агрегатов)

Технические характеристики (Эксклюзивный дизайн для насосных агрегатов)

1. Технология точного согласования силового насоса

• Согласование двигателя: в соответствии с требованиями к расходу и напору водяного насоса настройте и подберите мощность. дизельного двигателя (например, для водяного насоса с производительностью 50м³/ч и напором 20м подойдет насос мощностью 10кВт двигатель), чтобы избежать ситуации, когда «большая лошадь тянет маленькую тележку» или «маленькая лошадь ничего не тянет». Двигатель принимает технология турбонаддува (для моделей мощностью выше 20 кВт), которая обеспечивает высокий крутящий момент на низких скоростях, выдерживая большие нагрузки требования при запуске водяного насоса (пусковой момент в ≥ 1,5 раза превышает номинальный момент).

• Проект оптимизации насоса:

① Самовсасывающий насос: имеет конструкцию «двойное спиральное рабочее колесо + камера разделения воздуха и воды» с время самовсасывания ≤60 секунд и высота всасывания ≥8 м. Ручной залив воды не требуется.

② Насос для сточных вод: рабочее колесо имеет конструкцию, исключающую запутывание (лопасти имеют открытую конструкцию), что позволяет через сточные воды, содержащие волокна и ил. Его противозасоряющая способность на 30% выше, чем у обычной воды. насосы.

③ Коррозионностойкий насос: проточные компоненты изготовлены из нержавеющей стали 304 (для обычных коррозийных сценарии) или фторопласты (для сценариев сильной коррозии) с диапазоном стойкости к кислотам и щелочам pH 2–12, подходит для суровых промышленных сред.

2. Усиленная трансмиссия и защитная конструкция.

• Система трансмиссии: эластичные муфты (для моделей мощностью менее 20 кВт) или гидравлические муфты (для моделей мощностью более 50 кВт). принято для смягчения передачи вибрации между двигателем и водяным насосом, уменьшения износа подшипников и эффективность передачи составляет ≥95%. Муфта оснащена внешним защитным кожухом (из оцинкованной стали). стальная пластина) для предотвращения травм от вращающихся частей и соответствует стандартам безопасности.

• Защитная конструкция:

① Защита тела: модели малого размера (5–20 кВт) оснащены водонепроницаемым корпусом (IP54), а модели среднего/большого размера модели (20–100 кВт) имеют водонепроницаемую конструкцию IP65 (уплотнительное кольцо выполнено из маслостойкой резины и может быть погружено в воду на длительное время). короткое время).

② Антикоррозийная обработка: Каркас кузова и корпус водяного насоса подвергаются тройной антикоррозионной обработке «кислотной промывке». и фосфатирование → цинкование → порошковое покрытие», с испытанием на устойчивость к солевому туману в течение ≥500 часов, что делает его пригодным для сельскохозяйственных открытых пространств и городских влажных сред.

③ Защита входа воды: на входе воды установлен сетчатый фильтр из нержавеющей стали (диаметром ≤10 мм). во избежание попадания крупных частиц примесей в водяной насос и повреждения крыльчатки.

3. Интеллектуальная система управления (эксклюзивно для KCPLC-04)

• Основные функции:

① Мониторинг параметров жидкости: отображение расхода в режиме реального времени (через турбинный расходомер) и напора (через давление). датчик). Автоматический сигнал тревоги при превышении диапазона (например, указание на засорение сетки фильтра, когда скорость потока слишком велика). низкий).

② Защитная защита: при работе без воды (определяется датчиком уровня жидкости) машина автоматически отключается в течение 3 секунд (для защиты механического уплотнения водяного насоса и предотвращения сухого измельчения ущерб). Когда двигатель имеет высокую температуру воды и низкое давление масла, он автоматически снижает нагрузку и выключи.

③ Удаленное управление: поддержка сетей 4G/WiFi. Пользователи могут просматривать рабочие параметры (расход, расход топлива, неисправности) через приложение «Kecheng Electric Power» и удаленный запуск и остановка (подходит для необслуживаемого сельского водоснабжения сценарии поставок).

④ Адаптивное регулирование: в соответствии с заданным расходом/напором автоматически регулируется частота вращения двигателя (для например, когда необходимо уменьшить расход, он автоматически замедляется для экономии топлива).

4. Мобильный и удобный дизайн развертывания.

• Мобильность: модели мощностью 5–50 кВт могут быть дополнительно оснащены прицепной конструкцией (с буксировочным крюком, опорными стойками, и тормозная система) с максимальной скоростью движения ≤60 км/ч. Их можно буксировать пикапами или легкими грузовиками. для быстрого перемещения (например, от сельскохозяйственной ирригации к передаче земли, от муниципального дренажа к передаче участка). Большой модели (50-100 кВт) могут быть дополнительно оснащены фиксированным основанием (с отверстиями для анкерных болтов), подходящим для длительного использования. промышленный монтаж.

• Быстрое развертывание: вход и выход воды оснащены быстроразъемными соединениями (DN50–DN200, подходят для воды). трубы разного диаметра), а подключение водопроводной трубы можно выполнить за 10 минут. Никаких комплексов требуется установка. Приехав на место, просто долейте топлива и проверьте моторное масло, и его можно заводить. и оперировал. Он подходит для сценариев экстренного спасения.

5. Экономия топлива и оптимизация запаса хода.

• Контроль расхода топлива: двигатель использует технологию впрыска топлива Common Rail под высоким давлением (впрыск топлива). давление ≥1600 бар), обеспечивающее полное сгорание. Расход топлива при полной нагрузке составляет всего 250 г/(кВт·ч), экономия на 10% больше топлива, чем у обычных дизельных водонасосных агрегатов. При частичной нагрузке (30–50 %) расход топлива дополнительно снижается (например, для модели мощностью 10 кВт расход топлива при половинной нагрузке составляет ≤1,2 л/ч).

• Срок службы батареи: оснащен топливным баком емкостью 50–500 л (50 л для моделей мощностью 5 кВт и 500 л для моделей мощностью 100 кВт). он может работать непрерывно при полной нагрузке в течение 8-20 часов. Поддерживает внешние топливные баки большой емкости (подключаются через быстроразъемные соединения) для достижения неограниченного срока службы (подходят для круглосуточной непрерывной работы в промышленных условиях).

Способ использования (эксклюзивная эксплуатация для насосных агрегатов)

1. Предпусковой осмотр (с акцентом на жидкостную и силовую систему)

2. Операция запуска (разделена на ручной/автоматический режим)

(1) Ручной режим (обычные сценарии

1. Подготовка: откройте топливный кран, переключите контроллер в «ручной» режим и убедитесь, что выпускной клапан открыт. открытый (во избежание превышения давления насоса);

2. Запустите двигатель: нажмите кнопку «Предварительный нагрев» (предварительный прогрев низкотемпературной среды в течение 30-60 секунд) и затем нажмите кнопку «Старт». После запуска двигателя наблюдайте за показаниями тахометра (постепенно повышайтесь до 1500 об/мин) и манометр давления масла (≥0,3МПа);

3. Запустите водяной насос: после того, как двигатель стабилизируется, медленно откройте впускной клапан (самовсасывающий насос не требует этом шаге), наблюдайте за показаниями расхода/напора контроллера (постепенно достигайте заданного значения), если расход слишком низкий, проверьте не засорен ли входной фильтр;

4. Регулировка нагрузки: отрегулируйте скорость двигателя в соответствии с потребностями (с помощью кнопки «увеличение/замедление» на контроллера) до тех пор, пока поток/напор не будет соответствовать требованиям использования (например, 50 м³/ч для сельскохозяйственного орошения, отрегулируйте скорость до соответствующего значения).

(2) Автоматический режим (автономный сценарий)

1. Настройка параметров: установите целевой расход/напор на контроллере (например, заданный расход сельского водоснабжения 100 м³/ч), порог безводной защиты (например, уровень жидкости ниже 0,5 м, автоматическое отключение);

2. Переключатель режима: переключите контроллер в «автоматический» режим, и система автоматически контролирует уровень жидкости. (вход) и расход/напор;

3. Автоматическая работа: когда уровень жидкости достигает стандарта, двигатель автоматически запускается, впускной Клапан открывается, и скорость регулируется в соответствии с целевыми параметрами; Когда уровень жидкости слишком низкий или параметр превышает предел, машина автоматически остановится и подаст сигнал тревоги (push-уведомление через приложение).

3. Мониторинг работы (с акцентом на параметры жидкости и мощности)

• Мониторинг в реальном времени: запись каждые 30 минут: расход (в пределах установленного диапазона ±10%), напор (нет аномальных значений). колебания), температура воды в двигателе (≤95℃), давление масла (≥0,2 МПа), уровень топлива (избегайте нехватки масла выключение);

• Обработка исключений:

① Падение потока: остановитесь, чтобы проверить водяной фильтр (очистка от загрязнений), утечку в впускной трубе (самовсасывающий насос);

② Чрезмерный напор: проверьте, не заблокирована ли выпускная труба и полностью ли открыт выпускной клапан.

③ ненормальный звук водяного насоса: остановитесь, чтобы проверить, не застряла ли крыльчатка (есть ли посторонний предмет), изношен ли подшипник (замените подшипник); • Аварийное отключение: При появлении сигнала «Высокая вода в двигателе». температуры», «низкое давление масла» и «отсутствие воды», контроллер автоматически выключится и перезагрузите компьютер после устранения неполадок.

4. Выключение (во избежание гидроудара и повреждения компонентов).

1. Регулировка разгрузки: сначала уменьшите обороты двигателя (поток до 0), а затем закройте клапан подачи воды (до избегать обратного потока воды);

2. Закройте водяной насос: нажмите кнопку «стоп» контроллера, и после остановки двигателя закройте воду. выпускной клапан (для предотвращения обратного течения водопровода и повреждения водяного насоса);

3. Очистка трубопровода: если транспортируются сточные воды, содержащие примеси (например, городская канализация), откройте насос. сливное отверстие после остановки для сброса остатков сточных вод и примесей (во избежание коррозии рабочего колеса);

4. Безопасное завершение: закройте топливный клапан (долгосрочное отключение), очистите корпус от пыли, отфильтруйте примеси, запишите данные эксплуатации (расход, расход топлива, время работы).

Безопасность и защита (эксклюзивные характеристики насосных агрегатов)

1. Безопасность установки (подходит для сценариев транспортировки жидкостей)

• Выбор и планировка участка:

① Место установки должно находиться вдали от открытого огня (≥10 метров), легковоспламеняющихся и взрывоопасных предметов (≥15 метров). метров), а водозабор должен располагаться близко к источнику воды (укоротить длину водозаборной трубы до уменьшить сопротивление).

② При наружной установке необходимо установить навес от дождя (модель IP54), чтобы предотвратить прямую эрозию от сильного дождя. аварийно-спасательные работы, избегайте погружения устройства в воду глубже уровня защиты (модель IP65 ≤0,5 м);

③ Расположение труб: впускная труба должна быть как можно более короткой и прямой (уменьшить поворот и избежать утечки воздуха), а выпускная труба должна быть установлена с обратным клапаном (чтобы предотвратить обратный поток воды после отключения).

• Электробезопасность:

① Сопротивление заземления устройства ≤4 Ом (заземление из оцинкованной листовой стали, глубина ≥2 метра), клемма электропроводки с водонепроницаемая крышка (во избежание замыкания на воду);

② Электрические компоненты, такие как контроллеры и датчики, должны избегать прямого контакта с водой (за исключением IP65). моделей) и водонепроницаемые кабели (кабели RVVY).

③ Взрывозащищенная модель (для горнодобывающей промышленности) должна соответствовать стандарту GB 3836.1. Электрические компоненты должны быть класса Ex dⅡB T4 для предотвращения искр, вызывающих воспламенение легковоспламеняющихся и взрывоопасных газов.

• Механическая безопасность:

① Вращающиеся части (муфта, вентилятор) должны быть оснащены защитной крышкой (надежно закрепленной, не ослабляемой) и запрещено разбирать во время эксплуатации;

② Быстроразъемные соединения на входе и выходе воды должны быть заблокированы (чтобы предотвратить их падение при давление слишком высокое и может привести к травмированию людей брызгами воды).

③ Операторы должны носить противоскользящую обувь и водонепроницаемые перчатки (во избежание контакта со сточными водами и поскользнуться) и быть Будьте осторожны, чтобы не пораниться при перемещении водопроводных труб.

2. Эксплуатационная безопасность (предотвращение гидравлических и механических рисков)

•Требования к персоналу:

① Операторы должны пройти специальную подготовку в Кеченге, быть знакомыми со структурой насосного агрегата (например, самовсасывающий насос для подачи воды и канализационный насос для защиты от засорения), и пройти оценку, прежде чем приступить к их выполнению. посты.

② Работа нелицензионного персонала и лиц, употребляющих алкоголь, запрещена. Детям тоже запрещено. приблизиться к работающим агрегатам.

③В аварийно-спасательных операциях должны сотрудничать два человека (один работает, другой наблюдает). окружающую среду во избежание несчастных случаев).

• Операционные противопоказания:

① Категорически запрещается работать водяному насосу без воды (даже в течение короткого периода времени он выйдет из строя). повредить механическое уплотнение и вызвать утечку).

② Категорически запрещается разбирать впускные и выпускные водопроводные трубы во время работы (чрезмерное давление может привести к травме от брызг воды).

③ Запрещается транспортировать среду, выходящую за пределы диапазона, подходящего для водяного насоса (например, если обычный водяной насос перекачивает растворы кислоты или щелочи, необходимо использовать коррозионностойкую модель).

④ Работа с перегрузкой строго запрещена (при расходе/напоре, превышающем номинальное значение на 120 %, чтобы предотвратить повреждение двигателя и водяного насоса из-за перегрузки).

• Экстренное реагирование:

① Разрыв водопроводной трубы: немедленно остановите машину, закройте впускной/выпускной клапан, замените водопроводную трубу/разъем, избегать растраты водных ресурсов;

② Утечка водяного насоса: остановитесь, чтобы проверить механическое уплотнение (изношенное необходимо заменить), уплотнительное кольцо корпуса (требуется старение). подлежит замене), не эксплуатировать с утечками;

③ Пожар: немедленно остановите машину, закройте топливный кран, потушите огонь порошковым огнем. огнетушитель (для тушения пожара топлива нельзя использовать воду) и эвакуировать окружающих людей.

3. Поддерживать безопасность (защищать основные компоненты насоса)

• Подготовка перед техническим обслуживанием:

① Отключите электропитание генераторной установки (выключите переключатель контроллера), закройте топливный кран и повесьте предупреждающий знак с надписью «На техническом обслуживании, не запускать».;

② Слейте остатки жидкости из насоса (откройте дренажное отверстие). При транспортировке агрессивных сред необходимо использовать вода для внутренней промывки насоса (во избежание остаточной коррозии);

③ Подготовьте инструменты для обслуживания (водонепроницаемый гаечный ключ, уплотнение, смазочное масло), защитное оборудование (водонепроницаемые перчатки, очки).

• Технические характеристики технического обслуживания:

① Техническое обслуживание насоса:

◦ Очистка рабочего колеса: снимите корпус насоса, очистите рабочее колесо от загрязнений (используйте мягкую щетку, чтобы не поцарапать лопасть), проверить износ крыльчатки (износ более 1 мм необходимо заменить);

◦ Замена механического уплотнения: удалите старые уплотнения, нанесите водостойкий герметик и установите новые уплотнения (убедитесь, что они подходят и не утечка);

◦ Смазка подшипников: залейте литиевую смазку (модель 3#), количество масла составляет 1/2-2/3 полости подшипника (чтобы избегать чрезмерного нагрева);

② Техническое обслуживание двигателя: замените моторное масло, масляный фильтр и воздушный фильтр в соответствии с обычными правилами. процедуры для дизельных двигателей и проверьте натяжение ремня (деформация пресса ≤15 мм).

③ Электрическое обслуживание: очистите контроллер и датчики от пыли (с помощью сжатого воздуха), проверьте клеммы. блоки (на предмет отсутствия рыхлости или окисления, оксидирование песком наждачной бумагой) и проверка защиты от воды и неисправностей. функции сигнализации.

• Профессиональное обслуживание

① Калибровка производительности насоса (раз в 6 месяцев): инженеры послепродажного обслуживания Kecheng проверяют расход/напор, отрегулируйте зазор крыльчатки и частоту вращения двигателя, чтобы обеспечить соответствие.

② Проверка проточных компонентов коррозионностойких насосов (раз в три месяца): Проверка коррозии или трещин в деталях из нержавеющей стали/фторопласта и своевременно заменять поврежденные детали. образом.

Таблица циклов технического обслуживания (только для насосных агрегатов)
