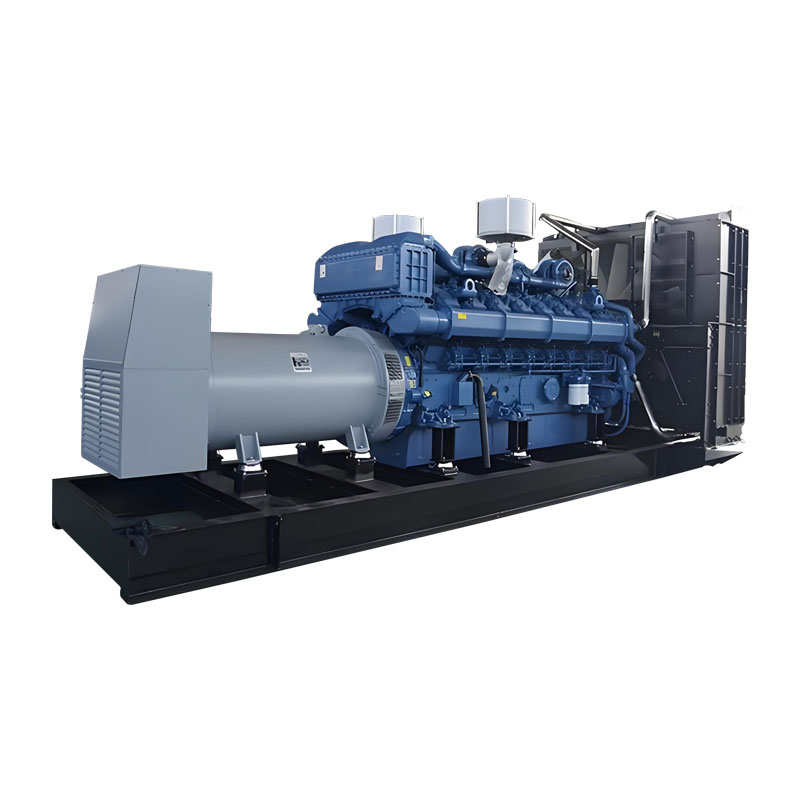

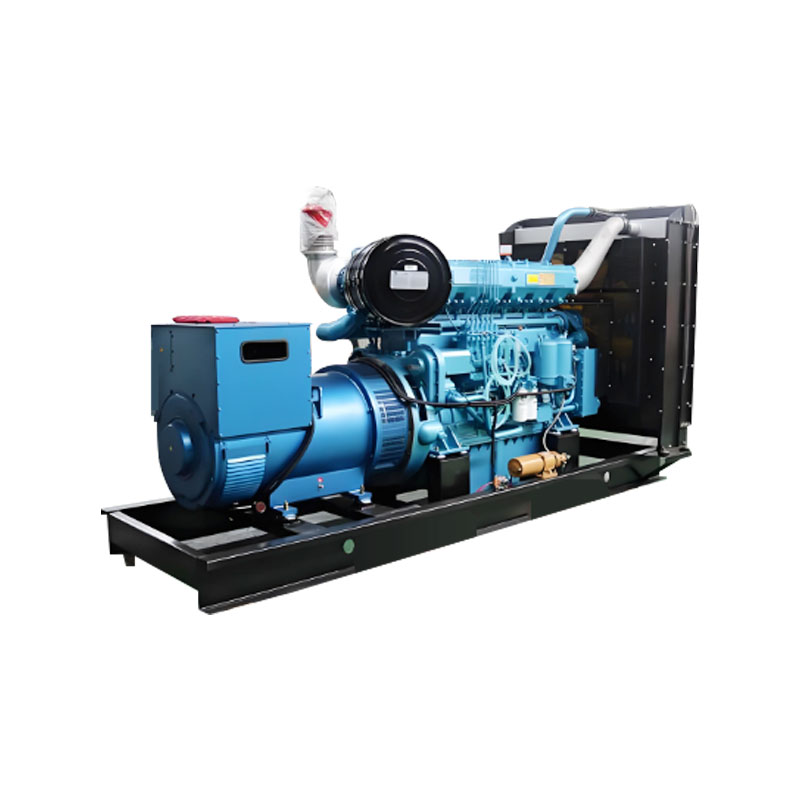

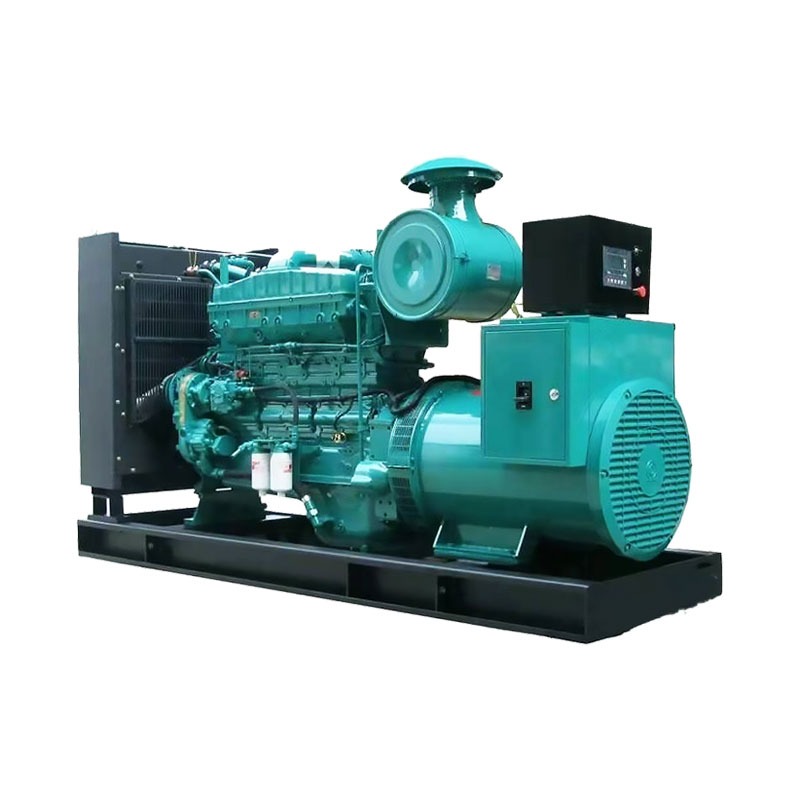

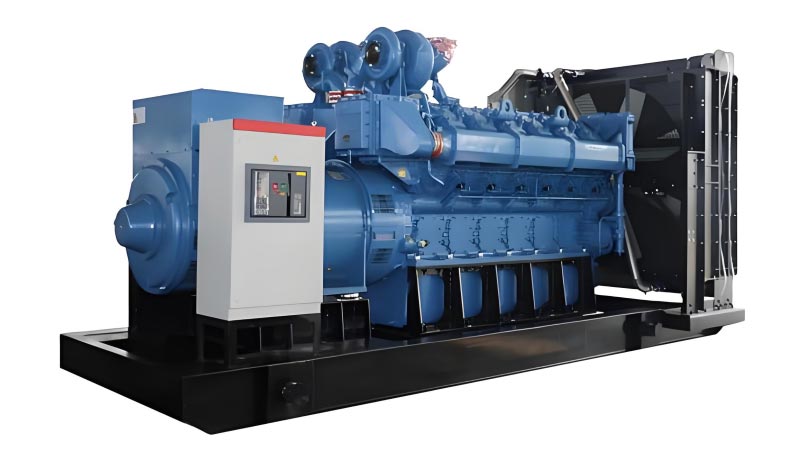

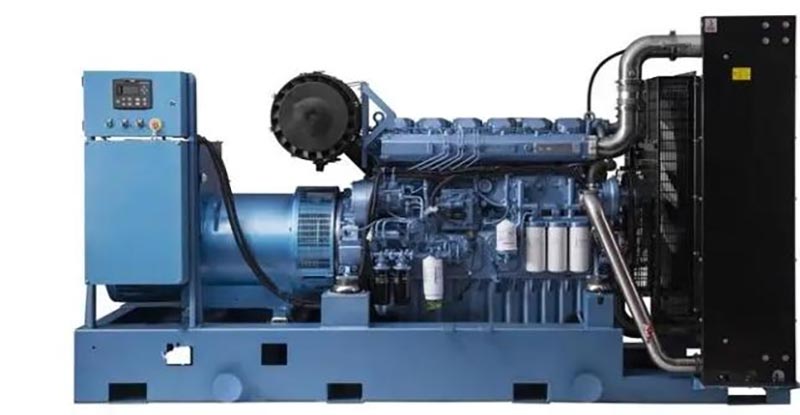

Дизель-генераторная установка высокой мощности

Дизель-генераторная установка высокой мощности, изготовленная в Китае компанией Kecheng, может удовлетворить потребности в запуске тяжелой нагрузки и непрерывном режиме работы. операция. Он включает в себя высоковольтный интеллектуальный контроллер собственной разработки для поддержки параллельного параллелизма нескольких машин. соединение и мониторинг высокого напряжения, а работа стабильна и надежна. Защитная структура Оборудование прочное и может адаптироваться к различным условиям окружающей среды. Продукт строго соответствует национальным технические стандарты. На основные компоненты предоставляется более длительный гарантийный срок, причем чем больше мощность, тем дольше гарантийный срок. Его можно хорошо адаптировать к основному, резервному или пиковому источнику питания на крупных заводах, шахтах, тяжелая инфраструктура, энергетические базы и другие места, особенно подходящие для сценариев применения с тяжелыми нагрузками и высокой стандарты и постоянные требования к электроснабжению. Как отечественный завод, Kecheng стремится предоставлять профессиональные решения по электропитанию для таких критически важных задач.

Дизель-генераторные установки высокой мощности Kecheng мощностью 800–3000 кВт являются основным оборудованием, разработанным в ответ на требования «Промышленный источник питания для тяжелых условий эксплуатации + гарантия энергосистемы», охватывающий три диапазона мощности: 800–1500 кВт (большая), 1500–2000 кВт (сверхбольшие) и 2000–3000 кВт (сверхмощные) следующим образом:

Сценарии применения (выделенная адаптация высокой мощности)

1. Сценарии крупномасштабного промышленного производства (800-2000 кВт)

• Применимые сценарии: производители автомобильной техники (линии штамповки, группы сварочных роботов), металлургические заводы (доменные вентиляторы для сталеплавильного производства, сталепрокатное оборудование), химические промышленные парки (крупные реакционные сосуды, кластеры насосов циркулирующей воды)

• Основная ценность: выдерживает трехкратный номинальный пусковой ток (совместим с мощным моторным оборудованием, например поскольку агрегат мощностью 2000 кВт может запустить двигатель мощностью 6000 кВт), предотвращая выход агрегата из строя. Поддерживает 24-часовой непрерывный режим работа при полной нагрузке (годовая продолжительность работы ≥ 8000 часов), чтобы гарантировать бесперебойность производственной линии. Это может быть связан с заводской системой DCS для достижения «регулировки нагрузки по мере необходимости» с ежегодным уровнем энергосбережения от 8% до 12%.

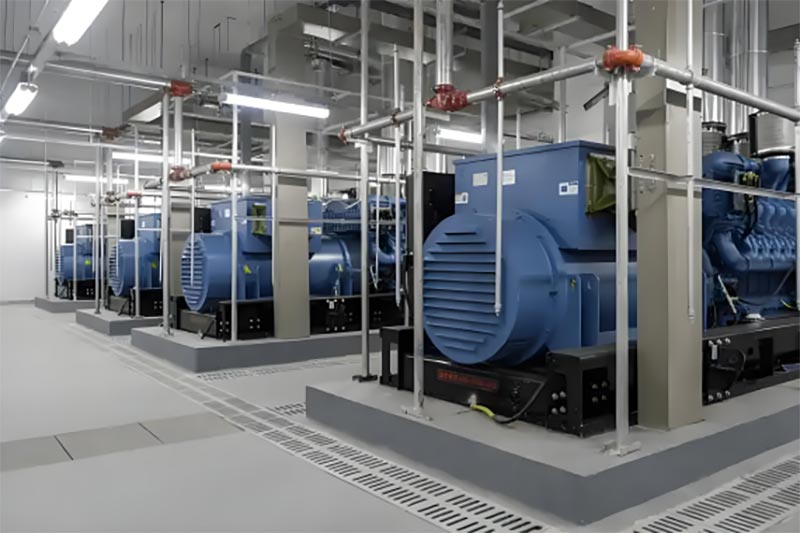

2. Сценарии сверхбольших центров обработки данных (1500–3000 кВт)

• Применимые сценарии: трансграничные центры облачных вычислений (100 000 + кластеры кабинетных серверов, 10 кВ/35 кВ). высоковольтное электрораспределение), финансовые центры обработки данных (резервное электроснабжение основных торговых систем, нулевой требования к прерыванию)

• Основная ценность: модели высокого напряжения (10 кВ/35 кВ) напрямую подключаются к распределительной сети высокого напряжения. системы дата-центра, снижая понижающие потери (экономия 5-8% энергии по сравнению с низковольтными агрегатами). Высокая мощность качество (коэффициент искажения напряжения ≤2%, стабильность частоты ≤±0,1 Гц), защита прецизионных серверов; Поддерживает параллельный соединение нескольких блоков (например, трех блоков мощностью 1000 кВт, работающих в тандеме), отвечающее требованиям расширения центры обработки данных. Выход из строя одного блока не влияет на общее электроснабжение.

3. Сценарии добычи полезных ископаемых и ресурсов (1000–2500 кВт)

• Применимые сценарии: открытые карьеры (горные дробилки, системы загрузки карьерных самосвалов), подземные угольные шахты. (вентиляторы, дренажные насосы взрывозащищенного типа), рудники цветных металлов (горнообогатительное оборудование, плавильные печи)

• Основная ценность: взрывозащищенная модель соответствует стандарту Ex dⅡB T4 и подходит для легковоспламеняющихся и взрывоопасная среда в шахтах; В двигателе используется «переключение двух видов топлива на тяжелое масло/дизельное топливо» (опция), что позволяет снизить затраты на транспортировку топлива для удаленных шахт. Корпус изготовлен из высокопрочной марганцовистой стали. (ударопрочный и коррозионностойкий), способный выдерживать суровые условия работы, связанные с шахтной пылью и вибрации, среднее время безотказной работы ≥ 15 000 часов.

4. Сценарии портовой и тяжелой инфраструктуры (800–2000 кВт)

• Применимые сценарии: международные порты (контейнерные причальные краны, козловые краны), морские мосты (мостовые освещение, системы мониторинга, ветроустойчивое оборудование), железнодорожные узлы (высоковольтное резервное тяговое электроснабжение станции скоростной железной дороги)

• Основная ценность: Устойчивость к «частым стартам и остановкам + нестабильной нагрузке» (например, прерывистой работе причальных кранов), скорость срабатывания устройства ≤1 секунды, что позволяет избежать колебаний напряжения; Высоковольтный выход (10 кВ) совместим с высоковольтная распределительная сеть портов, уменьшающая конфигурацию трансформаторов. Защита IP54 (IP65 для некоторые модели), подходят для работы в портах с высоким содержанием солей и во влажной среде, не беспокойтесь о простоях в течение всего год.

5. Сценарии снижения энергопотребления и пиковых нагрузок (1500–3000 кВт)

• Применимые сценарии: Фотоэлектрические/ветряные электростанции (резервные источники питания для хранения энергии, компенсирующие периодические разрывы в выработке электроэнергии), газовые электростанции (резервные агрегаты для сглаживания пиковых нагрузок для сглаживания колебаний сетевой нагрузки), независимые электросети в отдаленных районах (таких как острова, плато, основной источник питания) • Основная ценность: снижение пиковых нагрузок. время отклика ≤10 секунд, что позволяет быстро заполнить разрыв в нагрузке электросети (например, при падении мощности ветра). резко); Поправочный коэффициент мощности для высотной модели (на высоте 5000 метров) составляет ≥0,85, а вероятность успешного запуска низкотемпературной модели (при -30 ℃) составляет ≥99%. Поддержка связи с энергосистемой система диспетчеризации для достижения «оптимизации цен на электроэнергию в пиковую долину» и снижения затрат на эксплуатацию энергии.

Преимущества продукта (основная конкурентоспособность высокой мощности)

Технические параметры (полный диапазон мощности 800-3000 кВт)

Технические характеристики (Эксклюзивный дизайн высокой мощности)

1. Усовершенствованная система питания

• Оптимизация двигателя:

① 800–1500 кВт: Yuchai YC6C использует «общую магистраль высокого давления (2000 бар) + промежуточное охлаждение с турбонаддувом», что увеличивает эффективность сгорания на 15% и продлевает цикл замены масла до 1000 часов.

② 1500–2000 кВт: Cummins QSK60 имеет 16-цилиндровую конструкцию V-образного типа. Блок цилиндров изготовлен из вермикулярной стали. графитовый чугун (прочностью на 70% выше, чем у обычного чугуна), способный выдерживать большую нагрузку воздействия.

③ 2000–3000 кВт: MAN D2876 с системой доочистки выхлопных газов (SCR+DPF), соответствует требованиям Euro V/US Tier 4 Final по выбросам загрязняющих веществ. стандартов и адаптации к глобальным требованиям защиты окружающей среды.

• Генераторная технология:

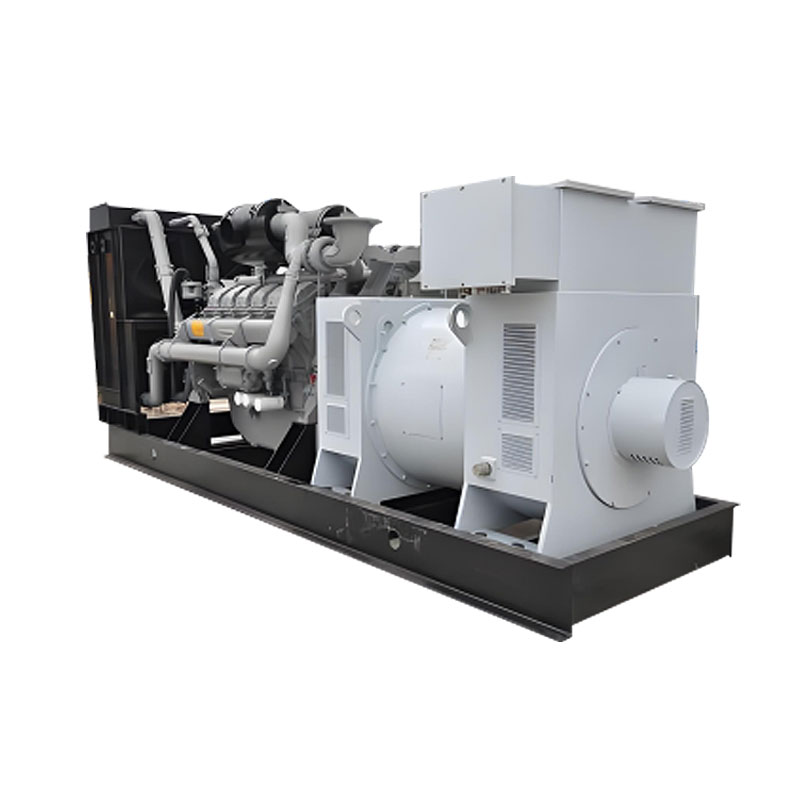

①Высоковольтный генератор (6 кВ/10 кВ/35 кВ) изолирован трубками из эпоксидной стеклоткани, устойчивыми к высоким температурам. класс H (180℃) и время выдержки короткого замыкания ≥2 секунд.

② Оснащен импортными системами возбуждения (такими как Stanford, Marathon), время установления напряжения составляет ≤0,3. секунд, скорость регулирования напряжения составляет ≤±0,5%, и он имеет сильную устойчивость к ударам нагрузки.

2. Технология интеграции распределения высокого напряжения.

• Распределительное устройство высокого напряжения: интегрировано с вакуумными выключателями ABB/Siemens и устройствами релейной защиты. (перегрузка по току, перенапряжению, защита от заземления), соответствует GB 50060 «Правила проектирования высоковольтных сетей 3–110 кВ». Монтаж распределительных устройств» и может быть напрямую подключен к высоковольтной электросети пользователя.

• Управление подключением к сети: поддержка подключения к сети с государственной/корпоративной микросетью, оснащенной точкой PCC. (общая точка подключения) устройство мониторинга, соответствует GB/T 19939 «Технические требования к подключению к сети». Эксплуатация дизель-генераторов» и отсутствие пускового тока при присоединении к сети;

• Мониторинг изоляции: мониторинг сопротивления изоляции обмоток высокого напряжения (≥100 МОм) в режиме реального времени. автоматическая сигнализация при падении изоляции, чтобы предотвратить аварии из-за высокого напряжения.

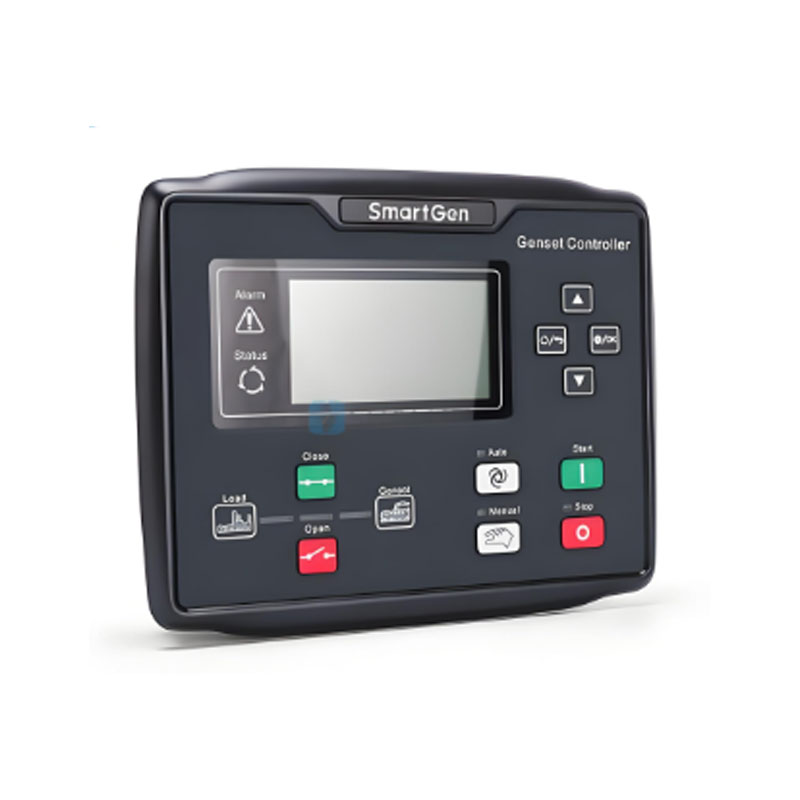

3. Интеллектуальная система управления (высоковольтная версия KCPLC-06)

• Основные функции:

① Полный мониторинг параметров: отображение высокого напряжения/тока, коэффициента мощности, выработки электроэнергии, воды в двигателе. температура/давление масла и более 30 других параметров, поддержка хранения данных (исторические данные за 1 год);

② Параллельная работа нескольких машин: поддержка параллельной работы 8 единиц, отклонение баланса нагрузки ≤5% (например, 3 1000 кВт). агрегаты с общей нагрузкой 2800 кВт, единичное отклонение нагрузки ≤70 кВт);

③ Дистанционное управление и обслуживание: через 4G/спутниковую сеть можно осуществлять удаленный запуск и остановку, параметры проверка и устранение неисправностей через мобильное приложение/ПК, а также поддержка связи с промышленной РСУ/системой диспетчеризации электросетей.

④ Оптимизация пикового бритья: автоматическая регулировка выходной мощности в зависимости от пикового и минимального уровня электроэнергии. стоимость сети (полная нагрузка в часы пик, снижение нагрузки в период спада), экономия от 10% до 15% годовой стоимости. счет за электроэнергию.

4. Надежная защита и экологическая совместимость.

• защита конструкции:

① Каркас кузова сварен из марганцовистой стали 16Mn (прочность на разрыв ≥510 МПа), поверхность покрыта цинком + антикоррозийная краска (класс устойчивости к ржавчине ≥10), испытание в солевом тумане ≥1000 часов;

②  Все электрические компоненты взрывозащищенного типа имеют класс Ex dⅡB T4 и имеют взрывозащищенное уплотнение. для кабельных интерфейсов используются муфты, позволяющие избежать утечки искры;

• Адаптация к экстремальным условиям

① Высокотемпературная среда (50 ℃): Оборудована двойными градирнями для независимого отвода тепла. может работать с полной нагрузкой.

② Низкотемпературная среда (-30 ℃): Установите систему «трех подогрева» подогревателя моторного масла и охлаждающей жидкости. предпусковой подогреватель и подогреватель топлива с вероятностью успешного запуска ≥99%.

③ Плато (5000 метров): Оптимизируйте систему впуска (увеличьте давление наддува на 20%), используя мощность поправочный коэффициент ≥0,85, чтобы избежать ослабления мощности на больших высотах.

5. Длительный срок службы батареи и удобное обслуживание.

• Топливная система: оснащена топливным баком большой емкости 3000-5000 л (из нержавеющей стали 304), обеспечивающим Диапазон полной нагрузки 20-30 часов. Поддерживает внешние масляные баки (фланцевое соединение DN100) для неограниченного использования аккумулятора. жизнь. Двухтопливные версии (дизельное топливо/мазут) можно переключать, а стоимость тяжелого масла на 30 % ниже, чем у дизель.

• Обслуживание и оптимизация:

① Большая емкость масла (для моделей мощностью 800–1500 кВт емкость масла составляет 200–300 л, а замена масла цикл составляет 1000 часов);

② Уязвимые части (фильтры, ремни) имеют стандартизированную конструкцию, совместимы с международными брендами и могут приобретаться на месте.

③ Корпус машины оборудован большой инспекционной дверцей (шириной ≥1,5 метра), что удобно для эксплуатация тяжелых ремонтных инструментов. Время проверки сокращается на 30% по сравнению с аналогичными продуктами.

Выбор мощности (точное соответствие высокой мощности)

1. Основа выбора ядра

2.Рекомендации по мощности для типичных сценариев.

Метод использования (эксклюзивный режим для высокой мощности)

1.Предпусковой осмотр (проводится профессиональной бригадой, занимает 60 минут)

2. Операция запуска (доступна для моделей с высоким напряжением и подключением к сети, при участии двух человек)

(1) Высоковольтная модель без подключения к сети (основное промышленное и резервное питание)

1. Запуск предварительного нагрева: контроллер переключается в «ручной» режим и запускает систему «три предварительного нагрева». (предварительный нагрев в условиях низкой температуры в течение 60-120 минут, температура масла ≥20 ℃);

2. Запустите двигатель: нажмите кнопку «пуск» (гидравлический запуск), наблюдайте за частотой вращения (постепенно повышайте до 1500 об/мин), давление масла (≥0,3 МПа), температура воды (постепенно повышается до 70 ℃), параметры стабильны в течение 10 минут;

3. Закрытие при высоком напряжении: Персонал по эксплуатации и техническому обслуживанию А подтверждает, что параметры в норме. Конец контроллера, персонал по эксплуатации и техническому обслуживанию B работает в распределительном устройстве высокого напряжения: закройте «разъединитель» → замкнуть «вакуумный выключатель» → наблюдать за показаниями вольтметра высокого напряжения (6кВ/10кВ±5%);

4. Ступенчатая нагрузка: в соответствии с ступенчатой нагрузкой «20%→50%→80%→100%» (10 минут на интервал этапа), избегайте ударов. нагрузка.

(2) Модели с подключением к сети (снижение пиковой энергии/центр обработки данных)

1. Подготовка к подключению к сети: контроллер переключается в режим «подключение к сети» и устанавливает подключение к сети. параметры (напряжение, частота и фаза соответствуют сети);

2. Синхронное обнаружение: контроллер автоматически определяет синхронность устройства и сети (напряжение разница ≤5%, разница частот ≤0,1 Гц, разность фаз ≤5°) и автоматически выдает подключение к сети. обучение после выполнения условий;

3. Автоматическое подключение к сети: вакуумный выключатель автоматически замыкается, устройство подключается к электросети. сети, и контроллер автоматически регулирует выходную мощность (в соответствии с нагрузкой электросети).

4. Мониторинг работы: мониторинг подключенной к сети мощности и коэффициента мощности в режиме реального времени (поддержание задержки 0,8-0,9) для предотвращения перегрузки по току и перенапряжения.

3. Мониторинг работы (круглосуточно, бесперебойно, с дежурным персоналом)

• Мониторинг в реальном времени: запись каждые 30 минут: высокое напряжение (6 кВ/10 кВ ± 5%), ток (≤ номинальный ток), частота (50 Гц±0,1 Гц), температура воды в двигателе (≤95 ℃), давление масла (≥0,2 МПа), сопротивление изоляции (≥100 МОм);

• Обработка исключений:

① Ухудшение изоляции высокого напряжения: Немедленно уменьшите нагрузку, выключите машину и проверьте генератор. обмотки (очистить от пыли и проверить изоляцию);

② Высокая температура воды в двигателе: очистите систему охлаждения от накипи и осмотрите вентилятор градирни.

③ Колебания мощности, подключенной к сети: обратитесь в диспетчерскую службу электросети, отрегулируйте выходную мощность устройства и избегайте отключение от сети;

• Аварийное отключение: в случае «высоковольтного короткого замыкания», «разгона двигателя» или «сильной утечки масла», немедленно нажать кнопку «Аварийное отключение» (перекрыть подачу топлива и отключить высоковольтный выключатель).

4. Операция отключения (во избежание аварий под высоким напряжением и повреждения компонентов).

1. Иерархическая разгрузка: Для моделей, не подключенных к сети: Постепенно снижайте нагрузку до 20 % → Разгружайте до 0; Подключен к сети модели: Обратиться в диспетчерскую службу электросети для отключения → Контроллер автоматически снижает нагрузку до 0 → Отсоедините автоматический выключатель, подключенный к сети.

2. Отключение по высокому напряжению: обслуживающий персонал B работает на высоковольтном распределительном шкафу: откройте «вакуумный автоматический выключатель» → разомкнуть «разъединитель» → замкнуть «заземлитель» (разряд).

3. Выключение и охлаждение: дайте двигателю поработать на холостом ходу в течение 15–20 минут (для охлаждения блока цилиндров и турбонагнетателя) и затем нажмите кнопку «Выключение».

4. Защитное закрытие: закройте топливный клапан (для длительного отключения), отключите питание контроллера, проверьте наличие утечек или повреждений компонентов в системе высокого давления и запишите рабочие данные (мощность генерация, расход топлива, неисправности).

Безопасность и защита (спецификации высокой мощности и высокого напряжения)

1. Безопасность установки (спецификации для высокого напряжения и тяжелых условий эксплуатации)

• Выбор и планировка участка:

① Место установки должно быть защищено от открытого огня (≥15 метров), легковоспламеняющихся и взрывоопасных предметов (≥20 метров). метров). Расстояние между высоковольтным распределительным шкафом и агрегатом должно составлять ≥3 метра. Защитное ограждение (≥1,2 метров в высоту) и повесить знак «Опасность высокого напряжения».

② Несущая способность грунта должна быть не менее чем в 1,5 раза больше веса агрегата (например, для 20 000 кг, она должна быть не менее 30 000 кг/м2). Железобетонный фундамент (толщиной не менее (более 500 мм) и между фундаментом и основанием должны быть установлены пружинные виброизоляторы. агрегат (для снижения передачи вибрации).

③ Прокладка высоковольтного кабеля: используйте траншеи для кабеля (с песком и кирпичом) или прокладывайте его через оцинкованные стальные трубы (стеновые толщиной ≥5 мм) и соответствовать поперечному сечению кабеля (например, для моделей 10 кВ/2000 кВт медные кабели сечением ≥120 мм² являются требуется) во избежание механических повреждений.

• Безопасность высокого напряжения

① Заземление устройства: Сопротивление заземления на стороне высокого напряжения должно быть ≤10 Ом, а на стороне низкого напряжения стороны, оно должно быть ≤4 Ом. Его следует подключить к независимой заземляющей сети (на расстоянии ≥5 метров от заземляющие сетки другого оборудования).

② Проверка изоляции: после установки используйте мегомметр на 2500 В, чтобы проверить сопротивление изоляции высоковольтного кабеля. обмотка (≥100 МОм). Только после прохождения теста можно подавать питание.

③ Молниезащита: Установите молниеотводы (радиус защиты ≥ 1,5 размера устройства) и молниеотводы. разрядники (параллельно на стороне высокого напряжения) для предотвращения повреждения высоковольтных компонентов ударами молнии.

• Конфигурация противопожарной защиты:

①Зона установки оборудована 4 порошковыми огнетушителями ABC по 8 кг, 2 огнетушителями CO₂. (специально для оборудования высокого давления) и 1 пожарная песочница (объемом ≥5м³).

② Топливный бак устанавливается отдельно (на расстоянии не менее 15 метров от агрегата), оборудован противофильтрационным резервуаром. (облицован противопротекательной мембраной из полиэтилена высокой плотности), оснащен указателем уровня жидкости и аварийным запорным клапаном.

③ Разработать план реагирования на пожар и раз в квартал организовывать противопожарные учения (при полном участии группы эксплуатации и технического обслуживания).

2. Эксплуатационная безопасность (контроль рисков высокого напряжения и тяжелых условий эксплуатации)

• Требования к персоналу:

①Операторы должны иметь «Сертификат электрика высокого напряжения» и «Сертификат оператора специального оборудования». (Подразделение для тяжелых условий эксплуатации)» и пройти оценку после 32 часов специализированного обучения в Кеченге, прежде чем приступить к своим обязанностям. посты.

② Для работы под высоким напряжением требуется сотрудничество двух человек (один человек управляет, другой контролирует). Перед началом эксплуатации заполните «Карту высоковольтной эксплуатации», и, убедившись в отсутствии ошибок, продолжайте.

③При работе надевайте изолирующую одежду под высоким напряжением, изолирующую обувь и изолирующие перчатки (с устойчивостью к уровень напряжения ≥10 кВ) и используйте изолирующие инструменты (которые прошли испытание на выдерживаемое напряжение и находятся в пределах срок действия).

• Операционные противопоказания:

① Нелицензированному персоналу и лицам, употребляющим алкоголь, запрещается эксплуатировать высоковольтную систему.

② Не тяните разъединитель под нагрузкой (во избежание возгорания дуги и повреждения оборудования).

③ Строго запрещено разбирать компоненты высокого давления или прикасаться к деталям, имеющим высокую температуру (например, выхлопную систему). температура трубы ≥500℃) во время работы агрегата.

④ Во время грозы строго запрещается эксплуатация высокого напряжения. Высоковольтный источник питания должен быть отключен и заземлен для разряда.

• Экстренное реагирование:

① Утечка высокого напряжения: Немедленно нажмите кнопку «Аварийный останов» → наденьте изолирующее оборудование → Используйте изоляционный стержень для отключения высоковольтного выключателя → Разряд на землю → найдите место утечки (например, кабель повреждение, пробой обмотки).

② Утечка топлива: Остановите машину → Закройте топливный кран → Запустите выхлопную систему (взрывозащищенная модель) → Очистите маслопоглощающей ватой и противопожарным песком → Проверьте место утечки (например, фланцевую прокладку, масляную трубку). разрыв).

③ Пожар: Остановите машину → Отключите высоковольтный источник питания → Используйте сухой порошок/CO₂ для огня. огнетушители для тушения пожара → Позвоните по номеру 119 → Эвакуируйте людей → Изолируйте вокруг легковоспламеняющиеся материалы.

3. Обеспечение безопасности (исключительно для высоковольтных и тяжелых компонентов).

• Подготовка перед техническим обслуживанием:

① Отключить основное питание установки (высоковольтный и низковольтный выключатели разомкнуты), закрыть топливную клапан и повесьте предупреждающую табличку с надписью «На техническом обслуживании, не запускайте».

② Для высоковольтной системы замкните «заземлитель». После подтверждения отсутствия электричества с помощью детектор напряжения, проведите техническое обслуживание.

③ Подготовьте инструменты для технического обслуживания (изолирующие ключи, инструменты для испытаний под высоким напряжением, тяжелое подъемное оборудование), запасные части. запасные части (оригинальные высоковольтные компоненты от Kecheng, уплотнительные прокладки) и защитное оборудование (изолирующие перчатки, очки, защитные каски).

• Технические характеристики технического обслуживания:

① Техническое обслуживание двигателя: при замене моторного масла используйте специальный масляный насос (модели для тяжелых условий эксплуатации имеют большой масляный насос). объем) и сдайте старое моторное масло на утилизацию в квалифицированную организацию. Чтобы отрегулировать клапанный зазор, Требуется динамометрический ключ (в соответствии с оригинальным заводским стандартом крутящего момента).

② Техническое обслуживание высоковольтного генератора: Очистите обмотку от пыли (с помощью сжатого воздуха под давлением 0,3 МПа), проверьте изоляцию. сопротивление (≥100 МОм) и замените угольную щетку возбуждения (износ ≤1/3).

③ Техническое обслуживание высоковольтных распределительных шкафов: Очистите контакты вакуумных выключателей (отшлифуйте их мелкой наждачной бумагой и нанесите проводящую пасту), а также откалибровать устройства релейной защиты (например, настройку перегрузки по току и время срабатывания).

• Профессиональное обслуживание

① Комплексное техническое обслуживание, такое как проверка глубины двигателя (давление в цилиндрах, распыление форсунок), проверка высокого напряжения Ремонт изоляции генератора и калибровка системы подключения к сети должны выполняться на месте компанией Kecheng. инженеры по послепродажному обслуживанию (сертифицированные по высокому напряжению) (1 раз в год, бесплатное обслуживание).

②После технического обслуживания необходимо провести «нагрузочное испытание» (нагрузка до 80% номинальной мощности и работа в течение 2 часов). Только когда параметры мониторинга в норме и высоковольтная изоляция аттестована, его можно вводить в эксплуатацию. операция.

Таблица циклов технического обслуживания (для высокой мощности)
